| 北斗单频RTK高精度强磁定位天线 |
| 型号: HDBDRTK-372 |
内含北斗单频RTK高精度定位模块
支持北斗二号和北斗三号卫星
内置单频RTK
厘米级高精度定位支持A-BODS
低功耗设计
天线检测和短路保护
RS232数据输出 115200pbs
数据输出速率10HZ
|
| 服务热线 ： 13544152216 |
|
|
|
|
|
|
产品概述
产品模块具有高精度、低功耗、低成本等优势。
具备强大的卫星导航信号处理能力
满足用户在不同场景下的使用需求。
本产品是一款高性能、高集成的单北斗单频 RTK 模块
基于自主研发的北斗定位芯片及高精度算法
可以同时接收北斗二号和北斗三号卫星的信号
实现北斗高精度定位、导航和授时。
产品应用领域
-
高精度定位与导航
-
智慧物流
-
精准农业
-
智慧出行
-
其他高精度导航应用

|
参数项
|
规格详情
|
|
卫星系统支持
|
北斗二号（BDS B1I）、北斗三号（BDS B1C），单频 RTK
|
|
定位精度（RTK）
|
平面：±(8+1.0×D) mm（RMS），高程：±(15+1.0×D) mm（RMS），厘米级
|
|
单点定位精度（SBAS）
|
≤0.5m（RMS）
|
|
测速精度
|
0.05 m/s（RMS）
|
|
数据更新率
|
最高 10Hz（默认可配置）
|
|
捕获灵敏度
|
-145 dBm
|
|
跟踪灵敏度
|
-161 dBm
|
|
RTK 初始化时间
|
典型 <10s，初始化可靠性> 99.9%
|
|
冷启动时间
|
典型 < 30s
|
二、接口与电气参数
|
参数项
|
规格详情
|
|
数据接口
|
RS232 串口
|
|
默认波特率
|
115200 bps（支持 4800~115200bps 可调）
|
|
数据协议
|
NMEA 0183 V4.1（GGA/GSA/GSV/RMC/VTG/GLL 等语句可配置）
|
|
供电电压
|
DC 3.3V~5.5V（典型 5V）
|
|
工作电流
|
采用 A-BODS 低功耗设计，典型 < 100mA
|
|
天线保护
|
内置天线检测、短路保护电路
|
|
防静电等级
|
6000V ESD 防护
|

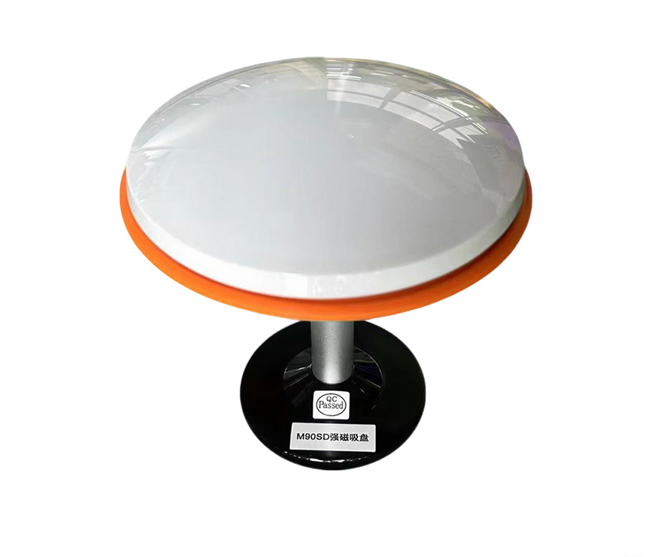

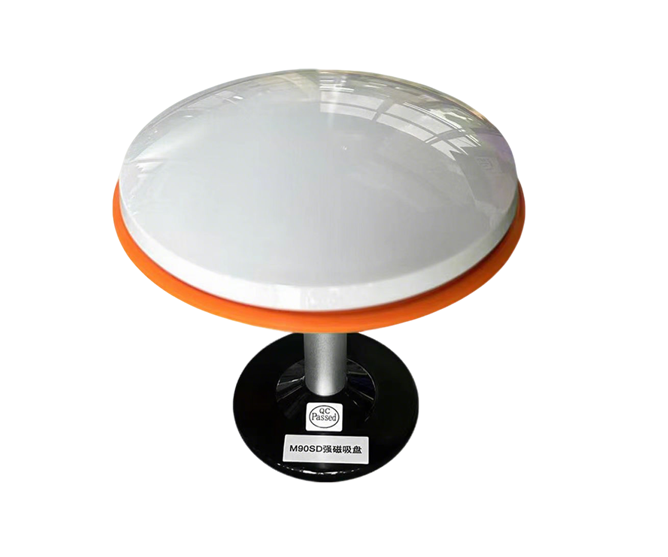

三、天线与机械结构参数（M90SD 强磁吸盘）
|
参数项
|
规格详情
|
|
天线类型
|
高增益 GNSS 蘑菇头 / 飞碟型有源天线
|
|
中心频点
|
BDS B1I/B1C（1561.098MHz/1575.42MHz）
|
|
天线增益
|
35±2 dB
|
|
底座材质
|
黑色 ABS + 铝合金螺杆，钕铁硼强磁
|
|

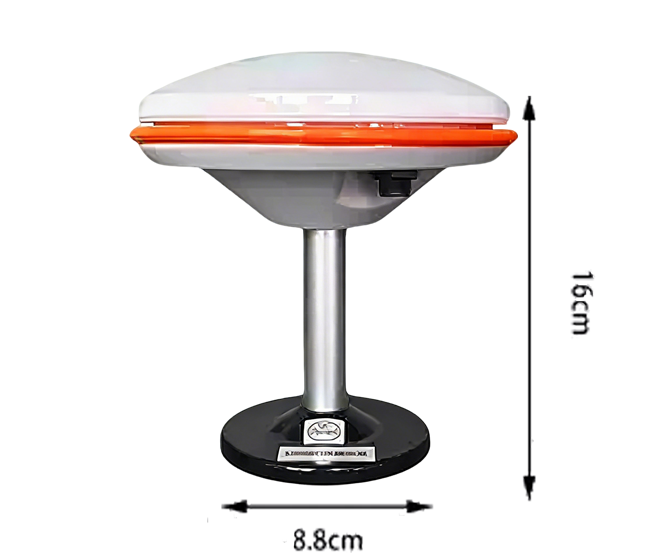

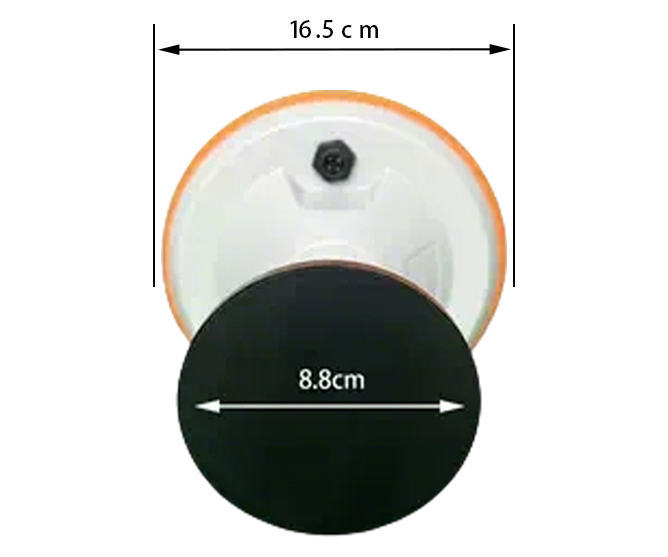

吸盘直径
|
8.8cm（Φ88mm）
|
|
天线顶部直径
|
16.5cm（Φ165mm）
|
|
总高度
|
16cm（160mm）
|
|
垂直吸附力
|
≥15kg（双极强化钕铁硼阵列，带防滑硅胶垫）
|
|
重量
|
约 0.85kg
|
|
安装接口
|
5/8"-11UNC 标准螺杆（兼容主流 GNSS 天线）
|
|
防护等级
|
IP65（户外防水防尘）
|
四、环境与可靠性参数
|
参数项
|
规格详情
|
|
工作温度
|
-40℃ ~ +85℃（工业级）
|
|
存储温度
|
-55℃ ~ +85℃
|
|
抗多路径
|
内置多路径抑制算法
|
|
抗干扰
|
窄带干扰抑制能力≥60dB
|
|
振动 / 冲击
|
符合车载 / 无人机工业级标准
|
五、核心功能特性
-
单北斗 RTK：纯北斗系统实现厘米级定位，不依赖 GPS/GLONASS，适配国内自主可控需求
-
低功耗设计：A-BODS 算法优化，适合车载、无人机等移动设备长时间工作
-
强磁安装：3 秒快速吸附金属车顶 / 机架，急刹、颠簸不脱落，适配驾校考车、无人机航测
-
全协议兼容：支持主流 RTK 差分协议，可对接 CORS 基站、自建基准站
-
状态指示：内置定位状态指示灯，直观显示 RTK 固定 / 浮点状态
六、适用场景
-
驾校考试车辆高精度定位（防 GPS 漂移）
-
无人机航测、植保、自动驾驶
-
车载车道级导航、特种车辆监控
-
农业机械自动驾驶、工程测量测绘
|
|
|
|
|
|
