| 载重传感器 |
| 型号: HDLS001 |
载重传感器产品简介
这款载重传感器是专为物流、货运、工程机械等场景打造的精准载重监测核心设备，以高可靠性、强适配性为核心，为车辆载重管理、运营安全与效率提升提供全链路解决方案。
🔧 核心设计与性能
-
精准传感，稳定可靠：采用高精度传感单元与抗干扰电路设计，可实时采集车辆 / 托盘 / 货物的载重数据，测量精度高、响应速度快，在颠簸、震动、高低温等复杂工况下仍能保持数据稳定，杜绝误报、漏报。
-

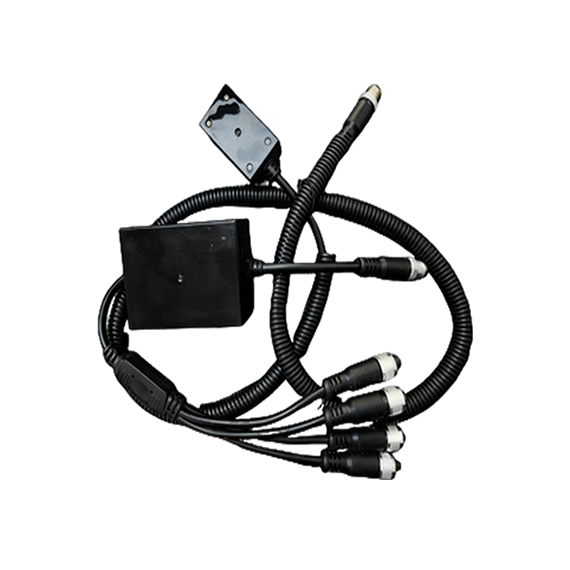

适配性拉满，安装灵活：支持多场景适配，可直接集成于物流托盘、货运车辆、叉车、工程机械等载体，配套专用线束（一分四 / 定制延长款），兼容主流车载系统、物流管理平台，安装便捷，无需大幅改造现有设备。
-
防护等级拉满，耐用性强：全密封结构设计，具备防水、防尘、防腐蚀、抗震动特性，可适应户外、仓库、矿区等各类严苛环境，使用寿命长，大幅降低维护成本。
|
| 服务热线 ： 13544152216 |
|
|
|
|
|
|
载重传感器产品说明
角度称重传感器将是车辆系统中不可或缺的一部分，对结合GPS定位技术，操作人员随时随地都可以知道车辆的载荷曲线，有利于制止车辆的超载行为，可跟检测车辆的载荷情况，分析货物去向、卸货装货、货物丢失位置朔源等提供数据分析并提供帮助，也为货运物流大数据系统，提供有价值的数据。
一、 安装说明

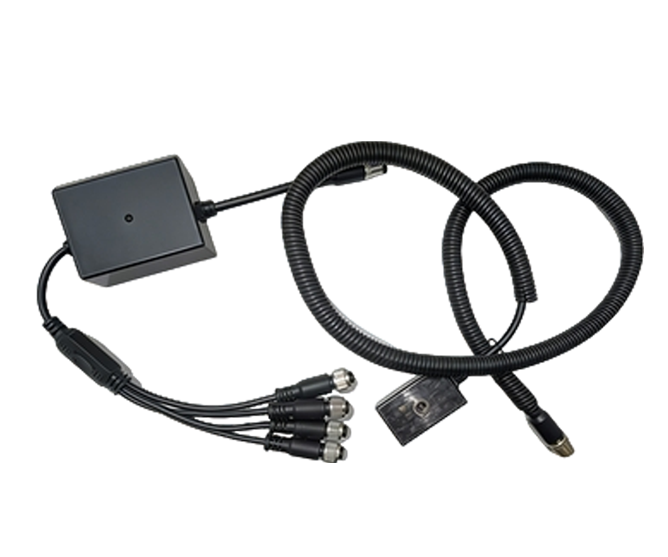

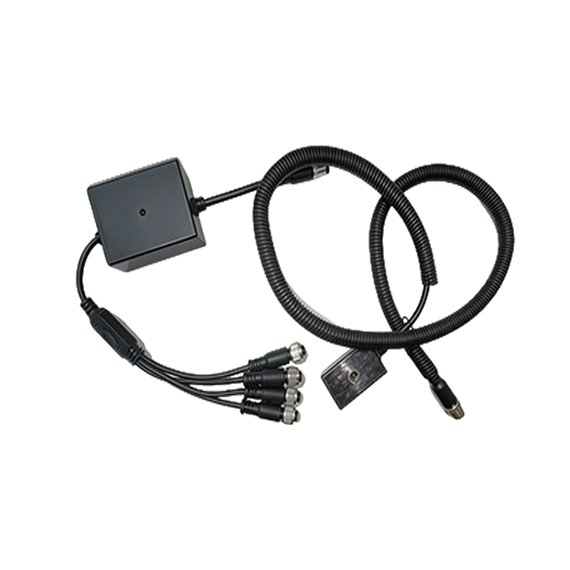

1、称重传感器主机与辅机成对使用，主机与辅可以连接1-4辅机，机通过航空头
RS232/RS485相连。载重传感器安装有方向性，设备上的车头方向主机辅机尽量保持一致。
2、称重传感器主机，有两个通讯接口，1个主接口和一个辅机接口,主机接口与车载GPS设备或视频主机 RS485/RS232接口相连。辅机接口可以连接1-4个辅机。
说明：辅机尽量安装在重力形变大的位置。
主机安装汽车大梁位置，尽量保持水平。
二、 安装步骤和注意事项：
1、准备材料，主要有纳米胶，抹布，扎带、常用工具。
2、主机放置在大梁平整的位置，附机放置在钢板的尾端。要注意主机与辅机之见得有效距离，空车和重载时，主机与辅机的位置和距离有变化，放置主机和辅机时要线缆的余量。
3、抹布清洗放置面的灰尘和油污。
4、主机和附机用纳米胶粘贴在选择好的位置，用扎带锁紧固定。
线缆要固定在大梁的主体上，一直到传输主机的位置附近。
三、 平台标定：
主机辅机安装完毕后，车辆空载时，停放在相对水平的位置，数据采集设备/GPS设备通过485/232 采集载重传感器数据

一、 产品参数

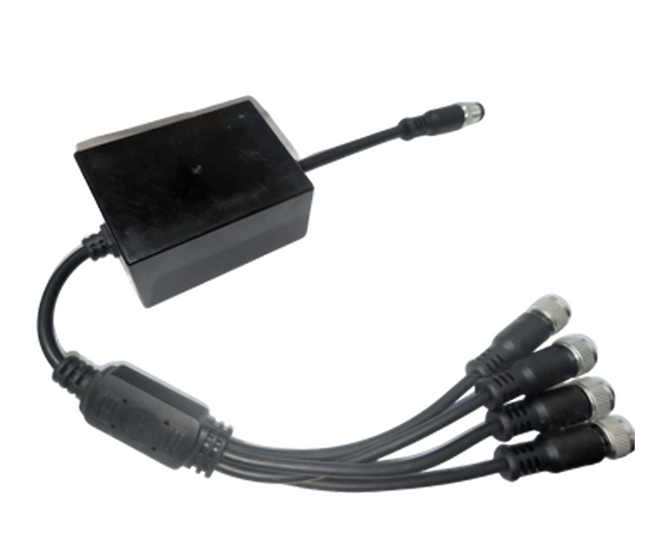

主机：
|
产品型号
|
SYWM001
|
|
工作电压
|
DC9V-36V
|
|
工作电流
|
<100MA
|
|
工作温度
|
-40℃~80℃
|
|
防水防尘等级
|
IP67
|
|
载重精度分辨率
|
<5%
|
|
产品重量
|
<200G
|
|
产品尺寸
|
70x40x40(mm)
|
|
颜色
|
黑色
|
|
外壳材质
|
PC工程塑料
|
|
通讯方式
|
RS485
|
|
波特率
|
9600,N,8,1
|
|
端线接口
|
航空公头4P（POWER+,TX,RX,POWER-）
|
|
接线长度
|
20CM
|
|
协议类型
|
私有
|
|
安装方式
|
胶贴
|

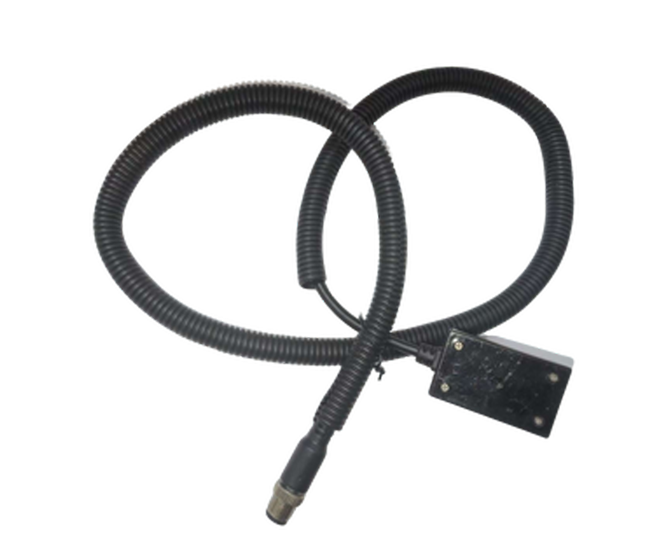

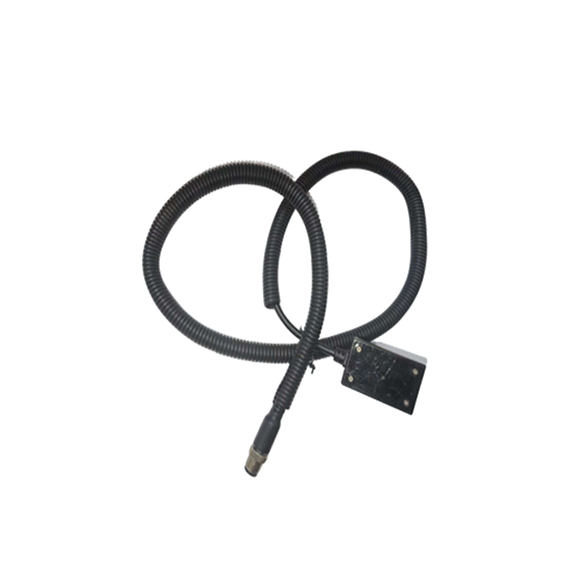

辅机：
|
产品型号
|
SYWS001
|
|
工作电压
|
DC9V-36V
|
|
工作电流
|
<100MA
|
|
工作温度
|
-40℃~80℃
|
|
防水防尘等级
|
IP67
|
|
载重精度分辨率
|
<5%
|
|
产品重量
|
<120G
|
|
产品尺寸
|
50x30x21(mm)
|
|
颜色
|
黑色
|
|
外壳材质
|
PC工程塑料
|
|
通讯方式
|
RS485
|
|
波特率
|
9600,N,8,1
|
|
端线接口
|
航空母头4P（PWR+,TX,RX,PWR-）
|
|
接线长度
|
20CM
|
|
协议类型
|
私有
|
|
安装方式
|
胶贴
|
|
|
|
|
|
|
